RE: Konstrukcje amatorskie

Lidia 40 działa dość dobrze na 7 mhz-ustawiłem tylko pasmo foniczne.

RE: Konstrukcje amatorskie

  AVT5127.pdf (Rozmiar: 638,51 KB / Pobrań: 1 039) Tani kit w AVT-tylko 80 zł.Prawdopodobnie błędne rozwiązanie i dlatego tanie.Kit RX-2005 jest prosty jak Lidia ,AVT ma tylko płytki do niego-superheterodyna ale płytka bardzo maleńka.

RE: Konstrukcje amatorskie

  2943.pdf (Rozmiar: 1,79 MB / Pobrań: 890) Jest i schemat do kitu TRX-a-interesuje mnie trochę sam odbiornik.Zbyt skomplikowany jest i chyba zabiorę się za prostszy RX2005 na własnej płytce,ma bardzo mało elementów-kwarce już mam-spróbuję go zmontować.

RE: Konstrukcje amatorskie

Mam już prawie wszystkie elementy do RX2005,zadecydowałem ostatecznie zbudować go na fabrycznej płytce,czekam na jej przesłanie wraz z LM386N-będzie to superheterodyna na 3,5 mhz z filtrem kwarcowym drabinkowym na czterech kwarcach 6 mhz,bfo kwarcowe,vfo przestrajane potencjometrem ,ciekaw jestem efektów z takiej prostoty.

RE: Konstrukcje amatorskie

Do zasilania Lidii wykorzystałem zasilacze od telewizyjnych wzmacniaczy antenowych.

RE: Konstrukcje amatorskie

http://www.google.pl/imgres?imgurl=http://obrazki.elektroda.net/71_1266170395.jpg&imgrefurl=http://www.elektroda.pl/rtvforum/topic751825-150.html&h=245&w=776&sz=40&tbnid=CLmDc42lSs5NoM:&tbnh=90&tbnw=285&zoom=1&usg=__cI82-8kTOStFKUwuIN0gwQr8geA=&docid=r-Dke0IituC-WM&sa=X&ei=DrmkUoa8JaKF4ATH4oGwDg&ved=0CE0Q9QEwBw -prosty odbiornik,schemat pochodzi z elektrody.pl,bez m.cz nadaje się do współpracy z komputerem-dla początkujących.

RE: Konstrukcje amatorskie

Moje Lidie -tak na serio są dobre dla początkującego nasłuchowca,można konstrukcję ulepszyć stosując np.przedwmacniacz w.cz na wejściu lub przedwzmacniacz dodatkowy m.cz na wejściu m.cz. na tranzystorze,można też zastosować stopień dodatkowej przemiany na wejściu w.cz.i po niej filtr p.cz. kwarcowy lub LC.Przykład zastosowania układu MC3361 w odbiorniku na 2 metry-może być inspiracją na kf.

RE: Konstrukcje amatorskie

Buduję lepszą homodynkę niż Lidia-przeprowadziłem już pierwsze nasłuchy.M.cz na UL1490,mieszacz na UL1242,generator na dwóch tranzystorach BF520,wzm.w.cz na BF256.Cewka generatora fabryczna od strony druku 10 mikro henrów,na wejściu dławiki osiowe o identycznej indukcyjności,na razie układ pracuje bez wzm.w.cz.zadowalająco i jest w fazie próbnej,częstotliwość 3,5 mhz-strojenie główne będzie kondensatorem,precyzyjne potencjometrem z wykorzystaniem diody pojemnościowej-jednej bądż kilku połączonych równolegle

RE: Konstrukcje amatorskie

Mam już wzmacniacz w.cz-zrobiłem na bf173 zamiast na bf256.Na tym tranzystorze mam większe wzmocnienie,zrobię jeszcze filtr dolnoprzepustowy zaraz po gnieżdzie antenowym i precyzer strojenia.Stabilność jest zadowalająca a całość konstrukcji lepsza niż konstrukcja Lidii.Przechodzę na własne konstrukcje,Tecsun sprzedany do Gdańska.

RE: Konstrukcje amatorskie

Podaję dokumentację tego odbiornika-można na jej podstawie zbudować odbiornik na 3,5 i 7 mhz.Ja zamiast kondensatorów 47 nano dałem 22 nano.W mieszaczu nie wstawiłem elementów 470 kilo oraz dwóch 1 mega.Zamiast 33 kilo dałem 2,7 kilo,w miejsce 220 kilo rezystor nastawny 1 mega .Ustawiłem nim 6 volt w stosunku do masy,zamiast cewki 100 milihenrów dałem 10 milihenrów,w wzm.m.cz.zamiast 330 piko 560 piko,zamiast 1,5 nano 6,8 nano.W generatorze kondensator strojeniowy 320 piko skróciłem poprzez szeregowe przyłączenie 27 piko.Dodatkowo dałem tłumik -potencjometr 1 kilo-tłumik antenowy ,po nim wzmacniacz w.cz na bf 173,oraz precyzer strojenia.W następnym poście opiszę precyzer oraz wzmacniacz.Zamierzam wykonać taki odbiornik na 7 mhz w najbliższym czasie.

RE: Konstrukcje amatorskie

Po wstawieniu filtru dolnoprzepustowego odbiera znakomicie.

RE: Konstrukcje amatorskie

Mam już zestrojoną wstępnie identyczną konstrukcję na 7 Mhz.

RE: Konstrukcje amatorskie

Pojemność potrzebną na dane pasmo obliczamy ze wzoru-25330 dzielone przez iloczyn kwadratu częstotliwości pomnożonej przez indukcyjność cewki.Trzeba jednak wziąć pod uwagę pojemność montażową układu.Indukcyjność cewki dla fal krótkich mierzymy w w mikro henrach.

RE: Konstrukcje amatorskie

W generatorze mamy do czynienia z indukcyjnością cewki,pojemnością kondensatora strojeniowego-skróconego szeregowym kondensatorem,kondensatorem sprzęgającym obwód rezonansowy z wejściem generatora,pojemnością między bazą i emiterem tranzystora oraz z pojemnością między emiterem tranzystora a masą układu.do tego dochodzi pojemność montażowa całego układu-informacja dla tych co majsterkują elektronicznie.

RE: Konstrukcje amatorskie

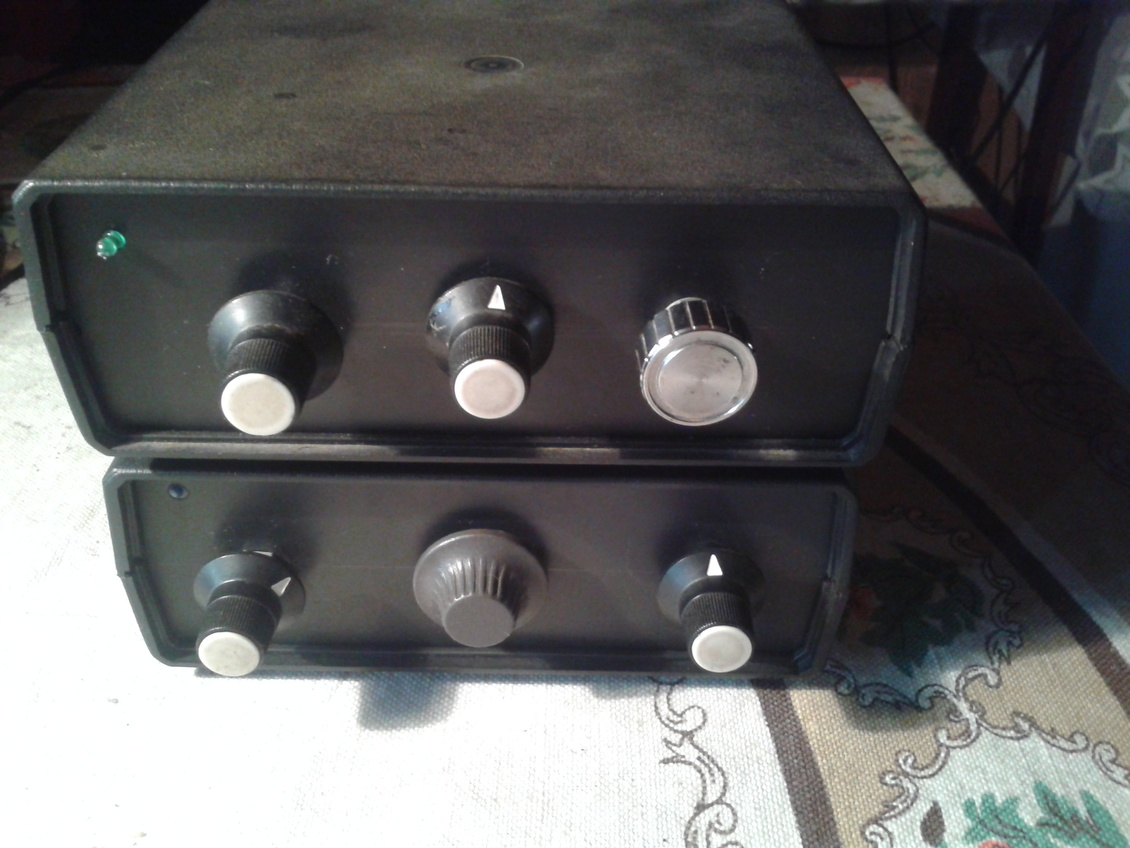

Homodyna na 7 mhz jest już wykonana ostatecznie-pracuje tak samo dobrze jak ta na 3,5 mhz.Wszystko jest identyczne z wyjątkiem obwodów wejściowych i obwodu strojonego generatora.

RE: Konstrukcje amatorskie

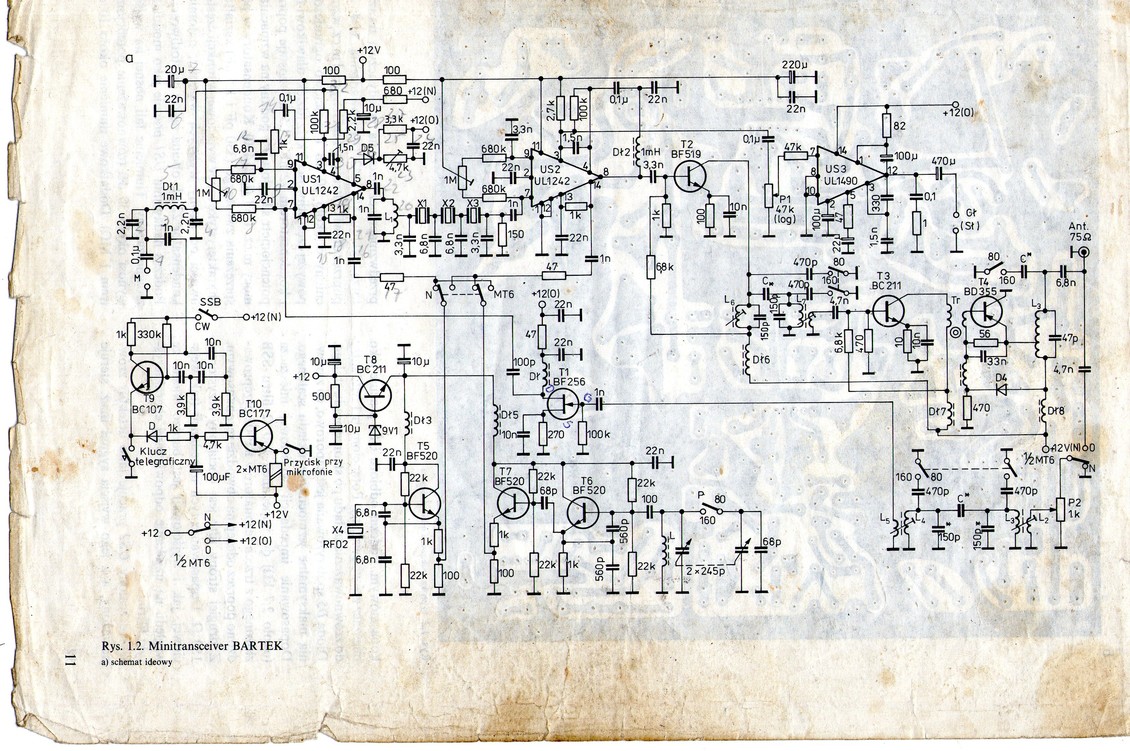

Zbudowałem i już wstępnie zestroiłem Bartka na 3,5 mhz-pośrednia cz. 6 mhz -filtr drabinkowy z trzech kwarców-nie dobierałem,po ustawieniu częstotliwości vfo-9,5 do 9,8mhz ruszył -pracuje zadowalająco,dorobię precyzer do niego i całość dopracuję,w przyszłości zbuduję taki sam na 7 mhz,jest to tylko odbiornik.

RE: Konstrukcje amatorskie

Po dorobieniu precyzera strojenia odbiornik chodzi rewelacyjnie-najlepszy egzemplarz z wykonanych dotychczas,rozpocząłem już budowę na 7 mhz-będzie to ostatni na kf-pozostałe pasma mnie nie interesują.

RE: Konstrukcje amatorskie

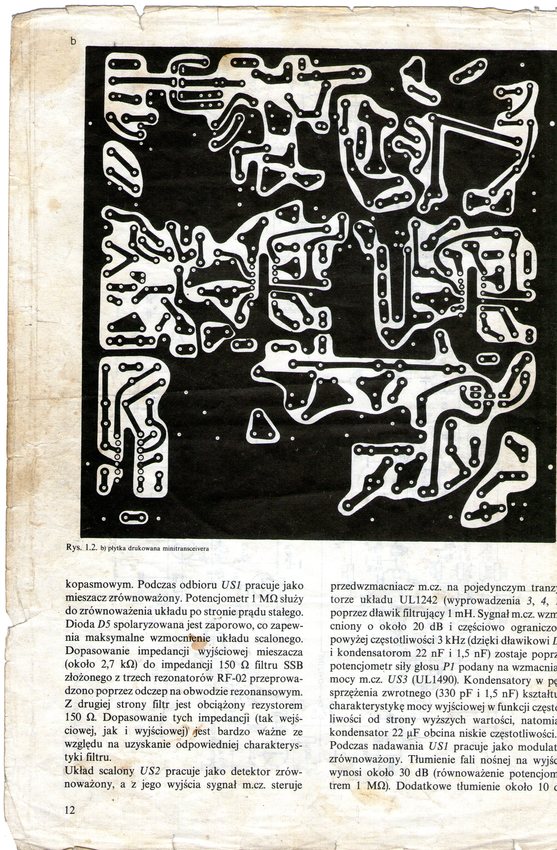

Odbiornik wykonałem w oparciu o schemat i płytkę.Filtr drabinkowy znajdujący się na schemacie jest wykonany na elementach RF-02 o częstotliwości 465 khz z dopasowaniem transformatorowym od strony US1-dałem bez transformatora dopasowującego trzy kwarce 6 mhz i cztery kondensatory 33pf,opornik 150 omów zmieniłem na 2,7 kiloomów,wzmacniacz w.cz zbudowałem na tranzystorze BF173,dławiki osiowe 10 mikro henrów na wejściu z obliczonymi wartościami kondensatorów do rezonansu,cewka VFO to cewka fabryczna z telewizora o średnicy 7 mm strojona rdzeniem,precyzer strojenia jak na rysunku,płytka zgodna z rysunkiem.W BFO kondensatory 6,8 n zmienione na 100 pf,kwarc też 6 mhz-kwarce nie dobierane,w VFO kondensatory 560 pf zmienione na ok.260 pf,sekcja agregatu 320 pf skrócona elektrycznie kondensatorem szeregowym,układ jest bardzo prosty,wymaga zestrojenia vfo na taką częstotliwość by usłyszeć zakres od 3,5 do 3,8 mhz ,trymerem na wejściu wyregulować wieczorem najlepszy sygnał-tyle na temat.

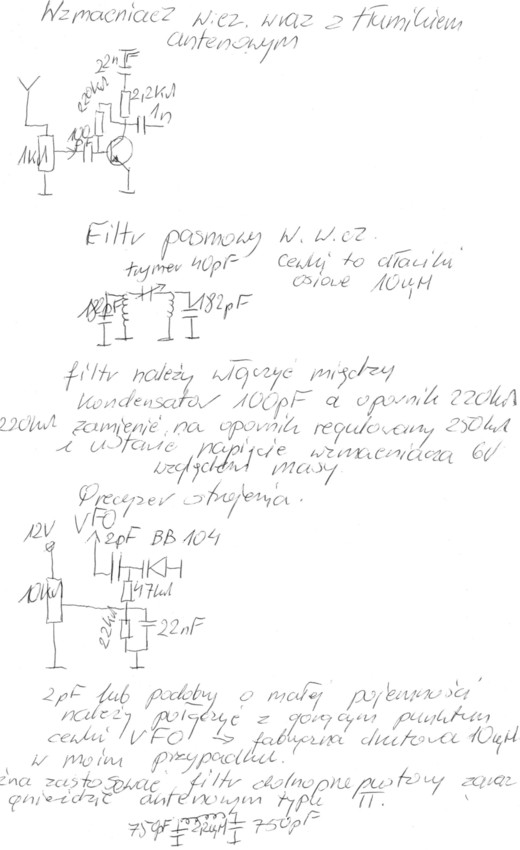

Schemat precyzera strojenia.

RE: Konstrukcje amatorskie

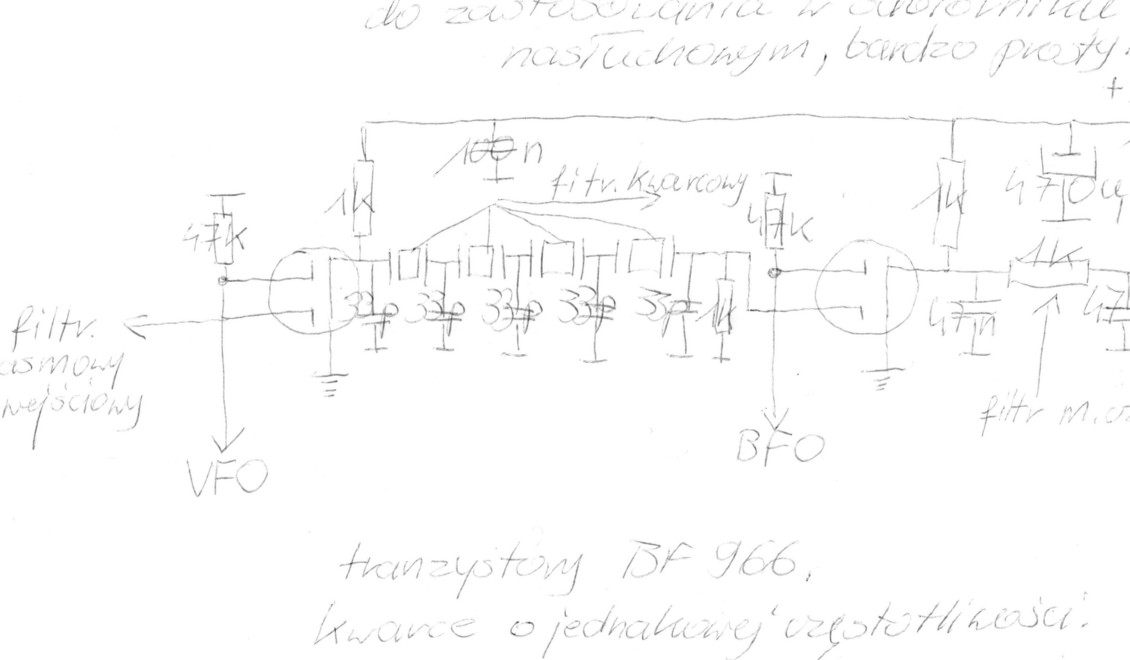

Bardzo prosta konstrukcja na tranzystorach do zastosowania w konstrukcji odbiornika nasłuchowego.Jest to fragment odbiornika Kasia-może służyć do eksperymentowania w zakresie pozostałych stopni.

RE: Konstrukcje amatorskie

Schemat RX Kasia można znależć po wpisaniu w google hasła -rx kasia.
