RE: Konstrukcje amatorskie

Na qrz.pl można aktualnie nabyć zestaw kwarców wraz z pilotami do drabinkowego filtru p.cz.Kwarce są dobierane.

RE: Konstrukcje amatorskie

Mam już ten zestaw,po Nowym Roku zbuduję coś nowego.

RE: Konstrukcje amatorskie

gdzie w zyrardowie jest serwis cb? Potrzebuję sprawdzić ręczniaka alan 95 plus - 10 x 40.

RE: Konstrukcje amatorskie

Na ul. 1 Maja, przy wjeździe do małej stacji LPG.

RE: Konstrukcje amatorskie

dzięki

RE: Konstrukcje amatorskie

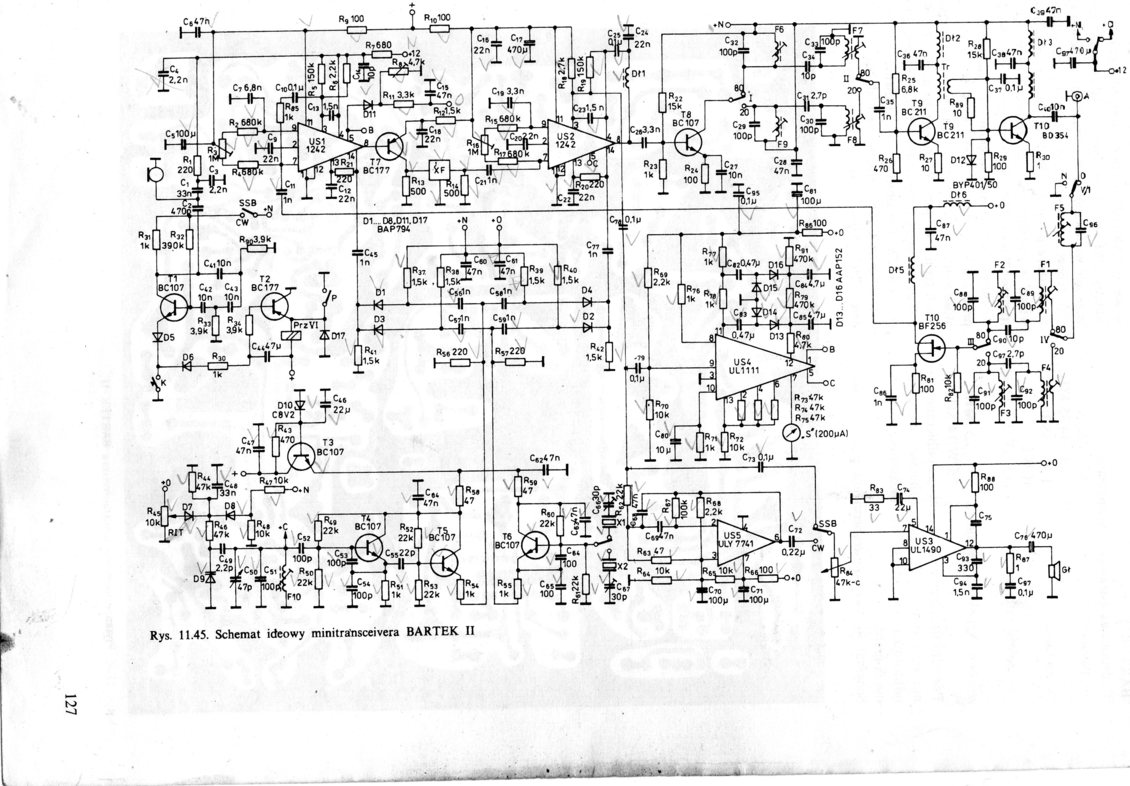

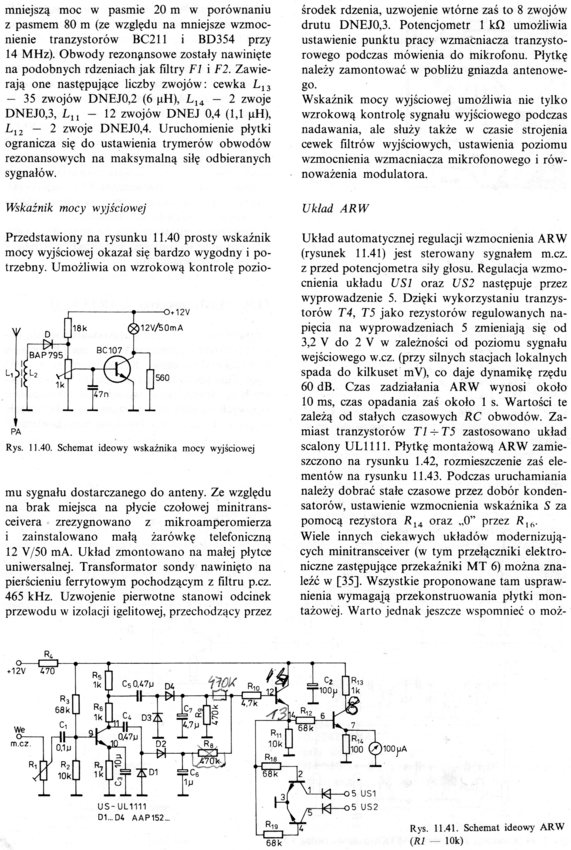

    Inne schematy Bartków-badam teraz zgodność płytek montażowych ze schematami Bartek 1 i Bartek 2 -prawdopodobnie zbuduję w przyszłości Bartka 2 -3,5 i 14 mhz.

RE: Konstrukcje amatorskie

Schemat tego pierwszego Bartka już sprawdziłem-stronę odbiorczą Można zbudować na podstawie niego odbiornik na 3,5 i 14 mhz.Na oddzielnych płytkach musi być wtedy arw i precyzer strojenia,jeśli nie wejdzie na płytkę podstawową,wzm.w.cz zmieści się na płytce.Można to zrobić jako odbiornik na najwyższe pasmo i oddzielnie,bądż razem konwerter.Można odbiornik na 28 mhz i pojedyncze konwertery do niego.Najlepiej ograniczyć się do trzech niższych pasm i dodać konwerter na 7 mhz.I ten ostatni wariant będę robił.

RE: Konstrukcje amatorskie

Sprzedam teleskopowy maszt antenowy z włókna szklanego 10 metrów po rozłożeniu.
Cena 200 zł.
Mam do niego jeszcze antenę kierunkową GSM z kablem 15 metrów.
Cena 50 zł.
Do zastosowań przy słabym zasięgu GSM, lub do innych krótkofalarskich.

http://www.teltad.pl/maszt-teleskopowy-w...-1476.html

RE: Konstrukcje amatorskie

(28.12.2014 14:20 )eltom napisał(a): Sprzedam teleskopowy maszt antenowy z włókna szklanego 10 metrów po rozłożeniu.
Cena 200 zł.
Mam do niego jeszcze antenę kierunkową GSM z kablem 15 metrów.
Cena 50 zł.
Do zastosowań przy słabym zasięgu GSM, lub do innych krótkofalarskich.

http://www.teltad.pl/maszt-teleskopowy-w...-1476.html

po świętach zaczynają się problemy finansowe

RE: Konstrukcje amatorskie

Niekoniecznie.
Był mi potrzebny tylko na Mazury do lasu, bo był kiepski zasięg GSM. Ostatnio, jak tam byłem, zasięg już jest bez problemu. Widocznie dostawili nowe BTS-y.
Więc maszt i antena są mi już zbędne.
A kasa przyda się jak zawsze

RE: Konstrukcje amatorskie

Cześć,
jakiś czas temu znalazłem fajną konstrukcję, trx Kacper 80/40m. Prosty w budowie i dobrze oceniany.
http://sp7pki.iq24.pl/default.asp?grupa=3536&temat=362416
Właśnie zabrałem się za kompletowanie klamotów

RE: Konstrukcje amatorskie

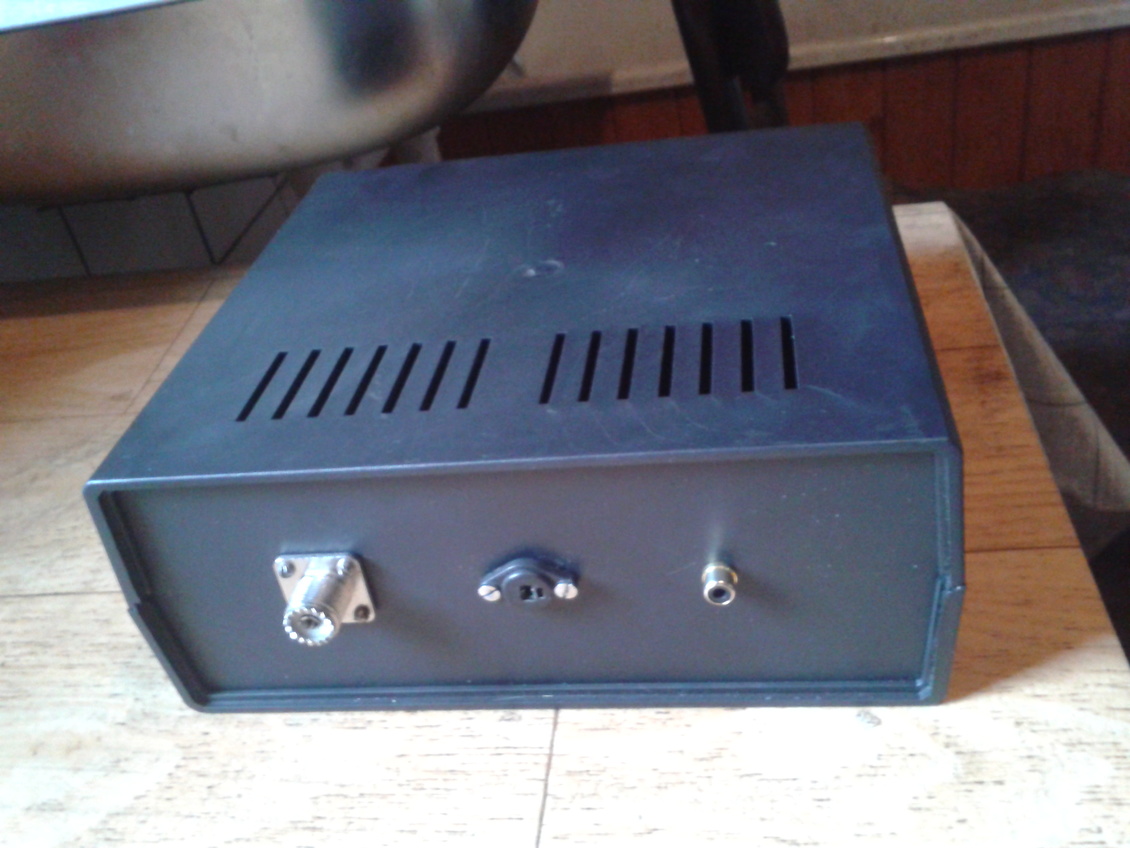

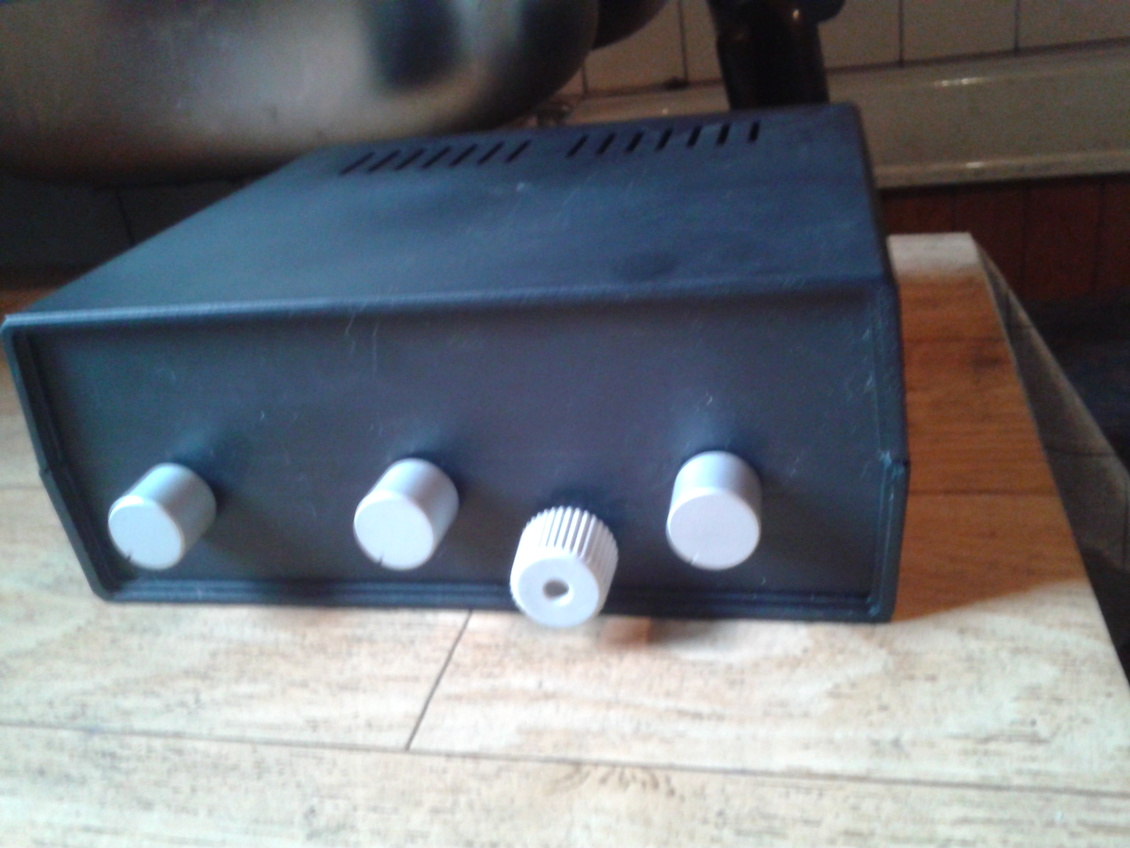

Kacper ma wzmacniacz głośnikowy na układzie wymagającym głośnika mniejszej mocy.Można więc w obudowie umieścić głośniczek oraz zasilacz-przemyślę to.Na razie zgromadziłem obudowę z tworzywa,kwarce,kondensator obrotowy,głośnik,transformator sieciowy,płytkę montażową do wytrawienia .To będzie ostatnia moja konstrukcja,po jej ukończeniu przestanę się już tym zajmować.

RE: Konstrukcje amatorskie

Jednak najlepszą czułość ma UL1498-w połączeniu z tranzystorem w UL1242 stanowi dość czuły wzmacniacz m.cz.i lepiej jest poszukać mniejszego głośnika dla UL 1498 niż stosować LM368,poza tym moim zdaniem Bartek to najprostsze urządzenie,uprościć można zasilanie generatorów stosując 9-cio woltowy stabilizator zamiast diody Zenera i tranzystora-trzeba do stabilizatora dać tylko filtr kondensatorowy.Zaawansowani wstawiają płytki DDS-sa do konstrukcji zarówno Kacpra jak i Bartka.Obydwa szeroko opisane w internecie.

RE: Konstrukcje amatorskie

Wyślecie mi na email ElektronikBC@gmail.com doklądy schemat pcb i montowanie bartka 2 jakoś dokłądny skan

RE: Konstrukcje amatorskie

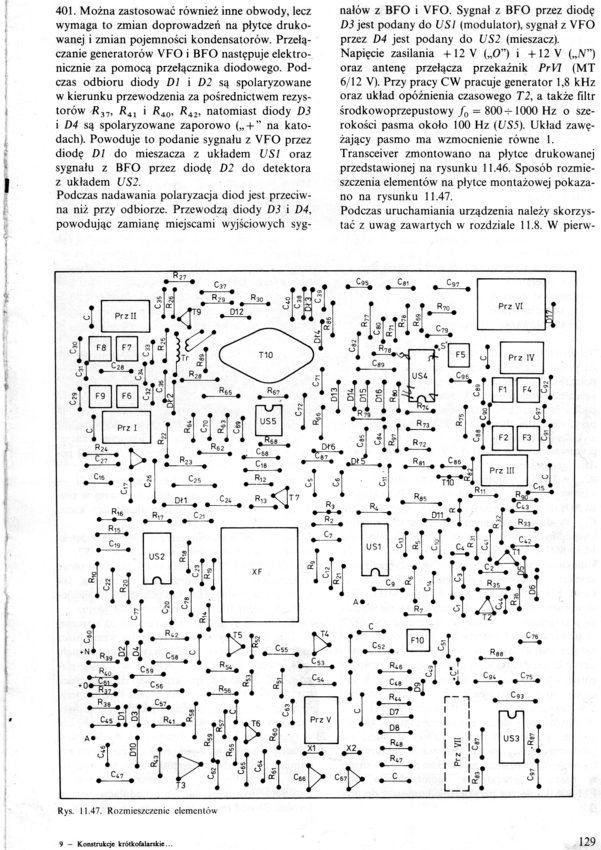

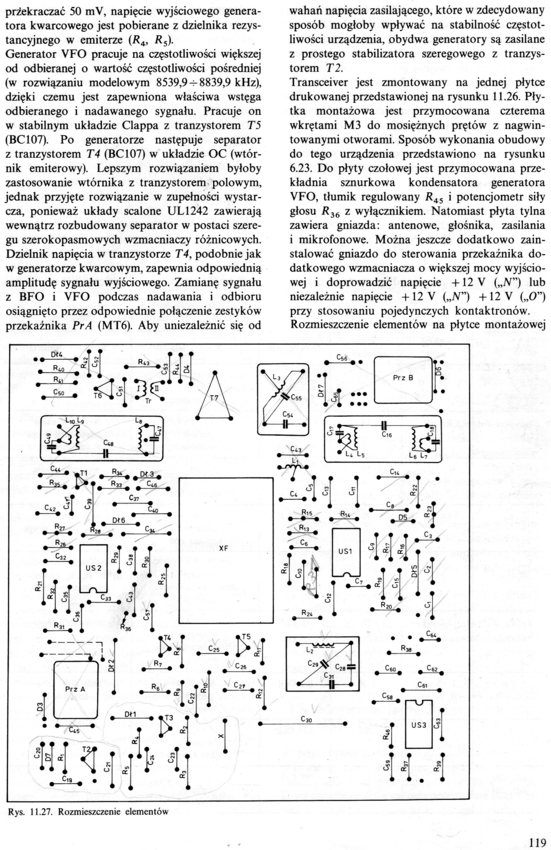

Układ elementów według książki Janeczka jest taki jak na skanie.Nie jest dokładny-mnie interesuje tylko strona odbiorcza,będę robił wszystkie stopnie odbiornika na oddzielnych płytkach-mam na razie pustą obudowę z zamontowanymi pokrętłami i gniazdami.

RE: Konstrukcje amatorskie

Ok a zeskanujesz mi dokładnie pcb do termotransferu ? i czy masz skype ? mój szymon.poznanski2

RE: Konstrukcje amatorskie

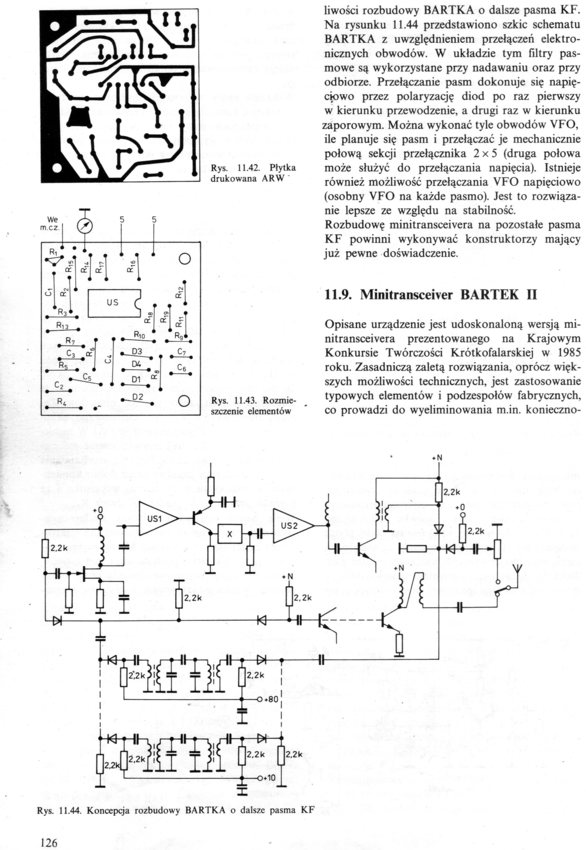

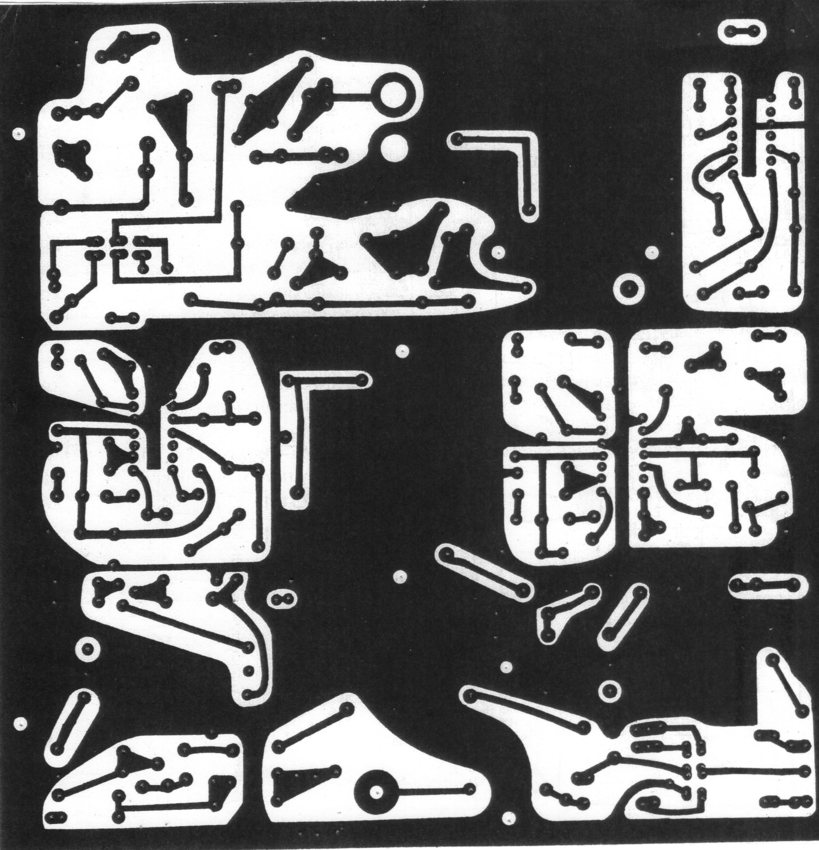

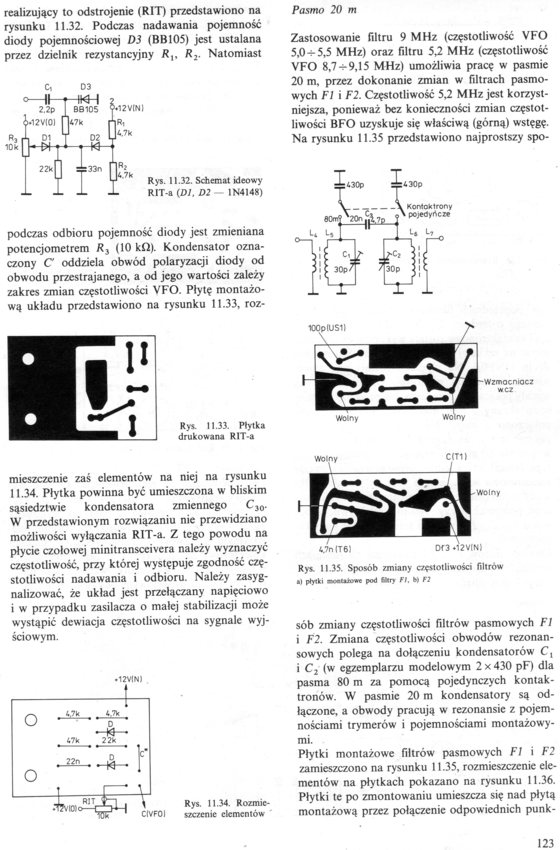

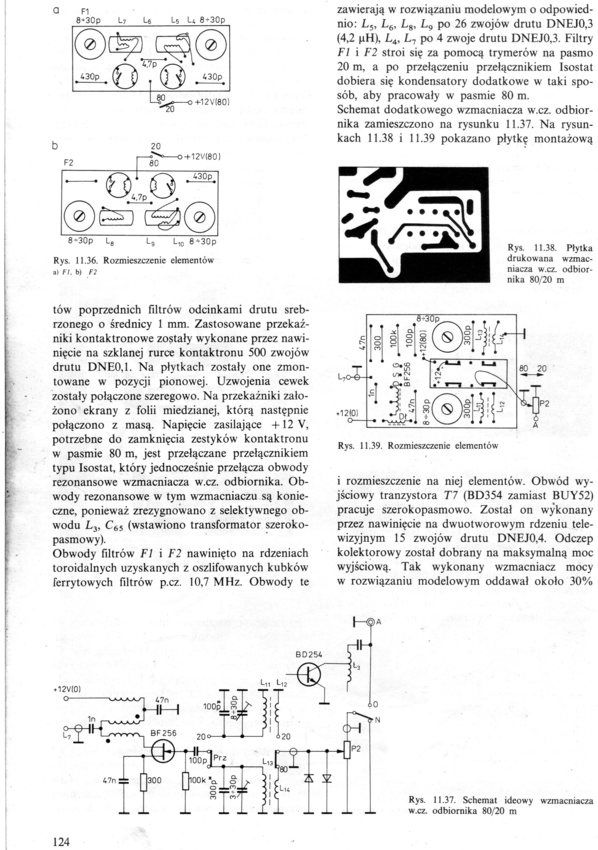

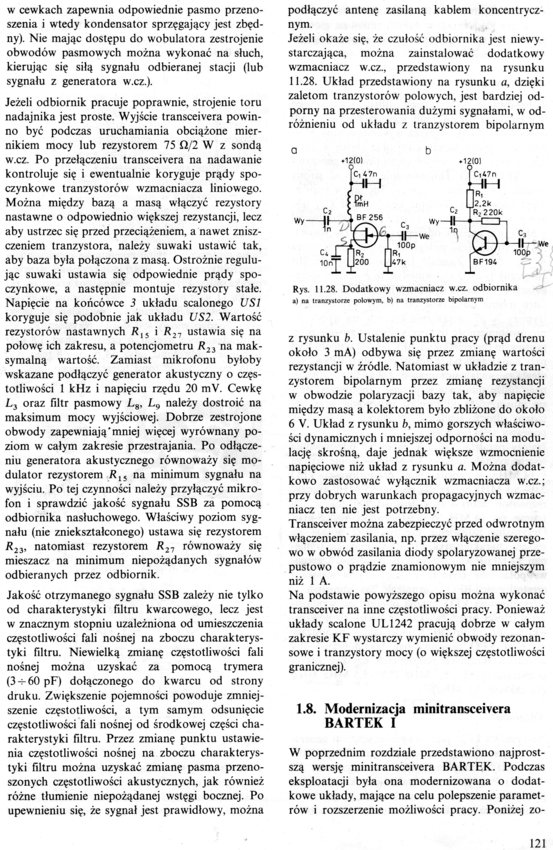

Obraz płytki jest zeskanowany w poprzednich postach-wymiary płytki -16,5 razy 16,5 cm-może mieć większe -większa ilość masy wokół.Wydrukuj ten obraz w kilku egzemplarzach i spróbuj osadzić na papierowej płytce elementy według schematu ideowego-jeśli wszystko się zgodzi dopiero pomyśl o termotransferze-mogą być błędy na płytce.Ja dlatego wolę każdy stopień odbiornika zrobić na oddzielnej płytce.Bartek 2 to Bartek 1 z arw ,filtrem telegraficznym ,s-metrem,filtrem PP9 dopasowanym za pomocą tranzystora,ritem.Wydrukuj kilka egzemplarzy płytki i osadzaj elementy po przeciwnej stronie płytki długopisem a przekonasz się o błędach-nie ma co się śpieszyć.Ostatni obraz płytki w poprzednich postach to obraz Bartka 2.Zapisz sobie obraz tej płytki w komputerze i wydrukuj-wymiary powinny być naturalne.Trzeba porobić otwory szpilką w papierowej płytce i po przeciwnej stronie rysować elementy według schematu ideowego.To żmudna praca ,można się pomylić-dlatego trzeba wydrukować kilka takich płytek.

RE: Konstrukcje amatorskie

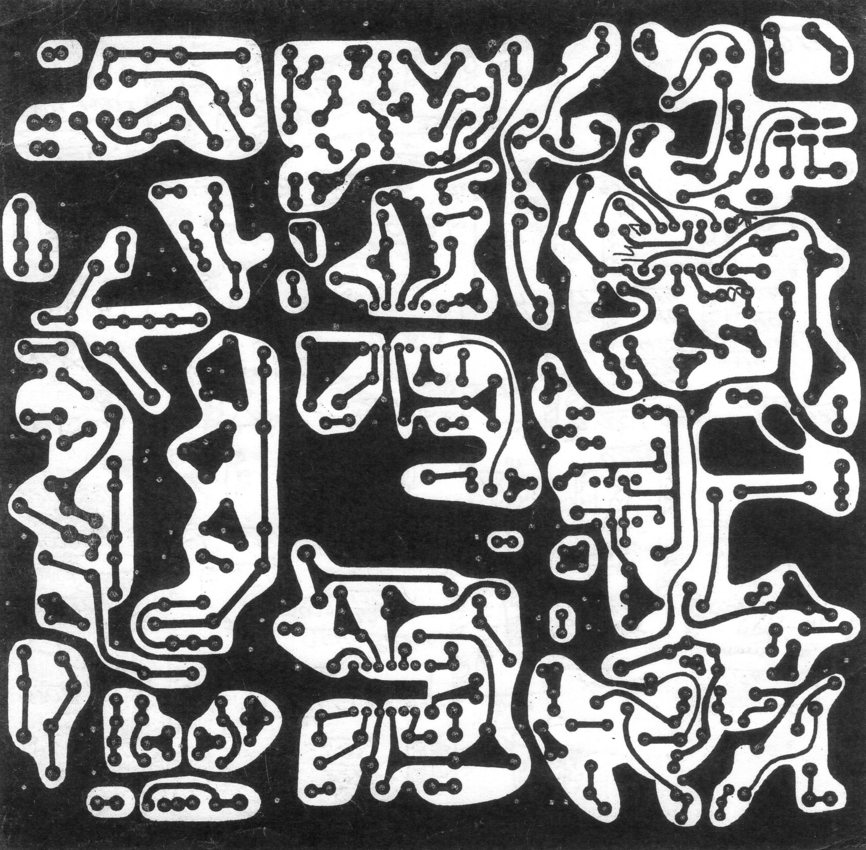

Chececie PCB Do Bartka 2 ? przerobiony do termotransferu Podajcie E-mail to wyśle pcb nie zaweira błędów i jest łądnie przerobiona z odbiciem lustrzanym.

RE: Konstrukcje amatorskie

Sam odbiornik można wykonać pajęczynką-nóżki układów scalonych spłaszczyć z wyjątkiem tych do masy.Wlutować pionowe do masy i tkać-w Żyrardowie i okolicy zawód tkacza jest znany i popularny-warto więc Bartka tkać,żeby zawód podtrzymać.

RE: Konstrukcje amatorskie

Heh ja nie z Żyradowa Kraków A checie to pcb ??
