RE: Konstrukcje amatorskie

Ja już pisałem to jest odbicie lustrzane !! ale moge zrobić bez odbicia lustrzanego.

RE: Konstrukcje amatorskie

Byłem w punkcie ksero zrobiłem 5 odbitek płytki i będę teraz osadzał elementy-jutro napiszę na temat.Dziś już przy komputerze nie będę.Do jutra.

RE: Konstrukcje amatorskie

Noto hej.

RE: Konstrukcje amatorskie

Jakieś 65 procent elementów już mam osadzonych,do wieczora powinienem zrobić-duży brak otworów w masie projektu.Płytkę ARW można zaprojektować i zbudować na pięciu tranzystorach opierając się na schemacie ideowym do Bartka 1 i na Bartku 1 wypróbować.Wzmacniacz w.cz.lepszy jest na BF 173.Ten tranzystor ma niewielkie wzmocnienie ,napięcie kolektora względem masy winno wynosić 6 volt.Obwody wejściowe odbiornika łatwiej jest zbudować na dławikach osiowych niż cewkach indukcyjnych.Do nasłuchu potrzebne jest najbardziej popularne pasmo 3,5 i 7 MHZ ,14-stka to raczej DX-y.Podsumowując mnie wystarczy Bartek 1 plus wspomniane ARW na 5-ciu tranzystorach,wzmacniacz antenowy i pasma jak opisałem .Projektu Bartek 2 robił nie będę.Już to wiem.

RE: Konstrukcje amatorskie

A dlaczgo pan nie zbuduje bartka 2 ??, ARW Jest na ul1111. To z masą zapomniałem .

---

Ale mam nadzieje że pan mi pomoże przy budowie bo bartek 1 od kopa odpalił a bartek 2 ??

RE: Konstrukcje amatorskie

Dłużej potrwa to wstawianie elementów-nadajnik zagmatwany.UL1111 ma 5 tranzystorów,rzut schematu ideowego pewnie pasuje do elektrod tranzystorów-na tranzystorach łatwiej eksperymentować jeśli schemat ma błędy.Pokombinuje jeszcze dziś trochę-będę musiał i tak to wszystko na nową płytkę przerysować.

RE: Konstrukcje amatorskie

Mam nadzieje że odpali ja czekam na wyniki nieczierpliwię i proszę odpisaći zrobićzdj jak wygląda teraz :>

RE: Konstrukcje amatorskie

Zrobię zdjęcie wtedy jak całość rozszyfruję.Najprostszy Bartek to nie Bartek 1 ale ten z filtrami piezoceramicznymi .Kiedyś wszystko sprawdzałem .Po wstawieniu filtru kwarcowego drabinkowego pracuje bez zarzutów.Aby było szybciej to dziś dam zdjęcie osadzonych elementów odbiornika wraz z opisem-Ty będziesz robił odbiornik a ja będę myślał nad osadzeniem elementów nadajnika.Dziś po południu.

RE: Konstrukcje amatorskie

EEEE Ja zapomniałem wytrawiacza kupić
I pcb jest niewytrawione

RE: Konstrukcje amatorskie

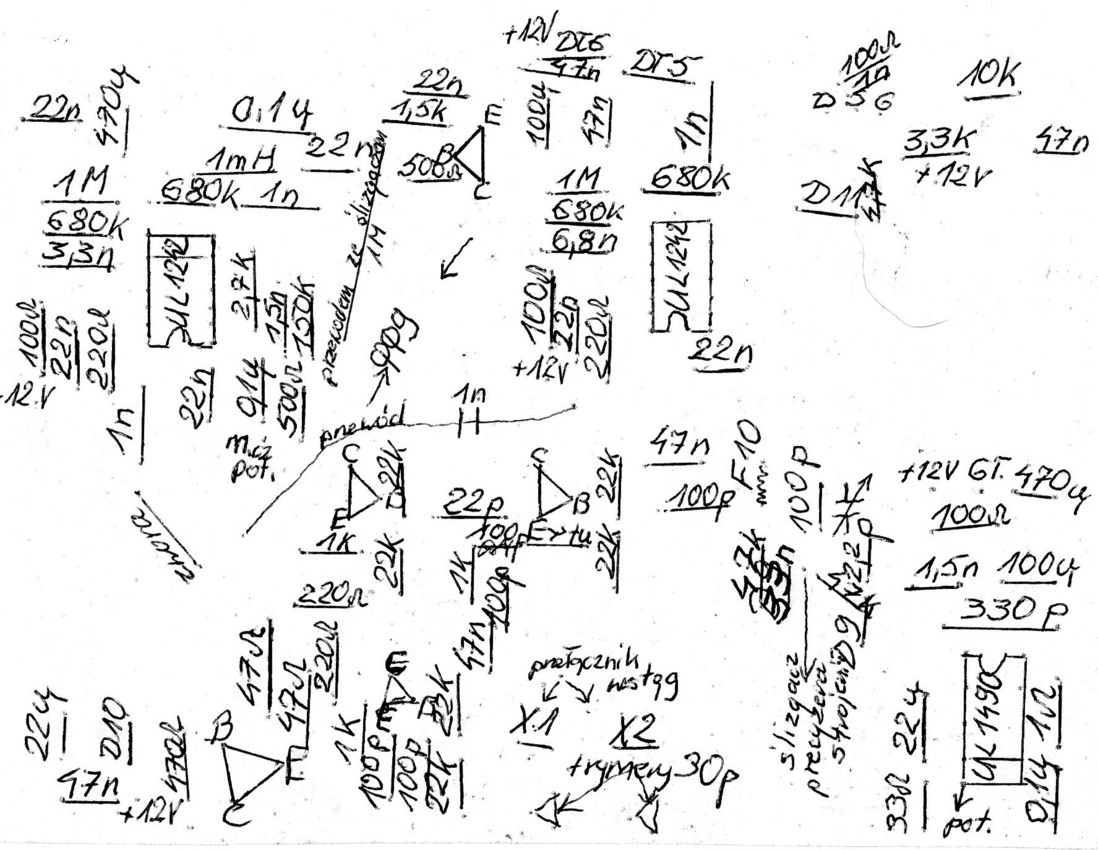

    Wysyłam Ci elementy samego odbiornika -bez arw i obwodów wejściowych.Obwody wejściowe wymyśl sam.W VFO masz precyzer strojenia sterowany potencjometrem 10k Wszystko to powinno zadziałać po zmontowaniu ,arw prześlę następnym razem,zmontuj to i napisz.W miejsce opornika 150 k daj 1m nastawny po to by uzyskać 6 volt na koncówce 3 układu w stosunku do masy.4,7 k jest opornikiem nastawnym-maksimum wzmocnienia.Obwody wejściowe trzeba przylączyć do gate BF256.

RE: Konstrukcje amatorskie

Super Mam wszystkie element tylko pcb nie wytrawione i lutownice na gwarancji ;D

---

Obwody wejsciowe mogą byćtakie jak w bartku 1 na tych rdzeniach Albo od sp5ww

---

Tak samo myślałęm i mogło by być wielopasmowe urządzonko

---

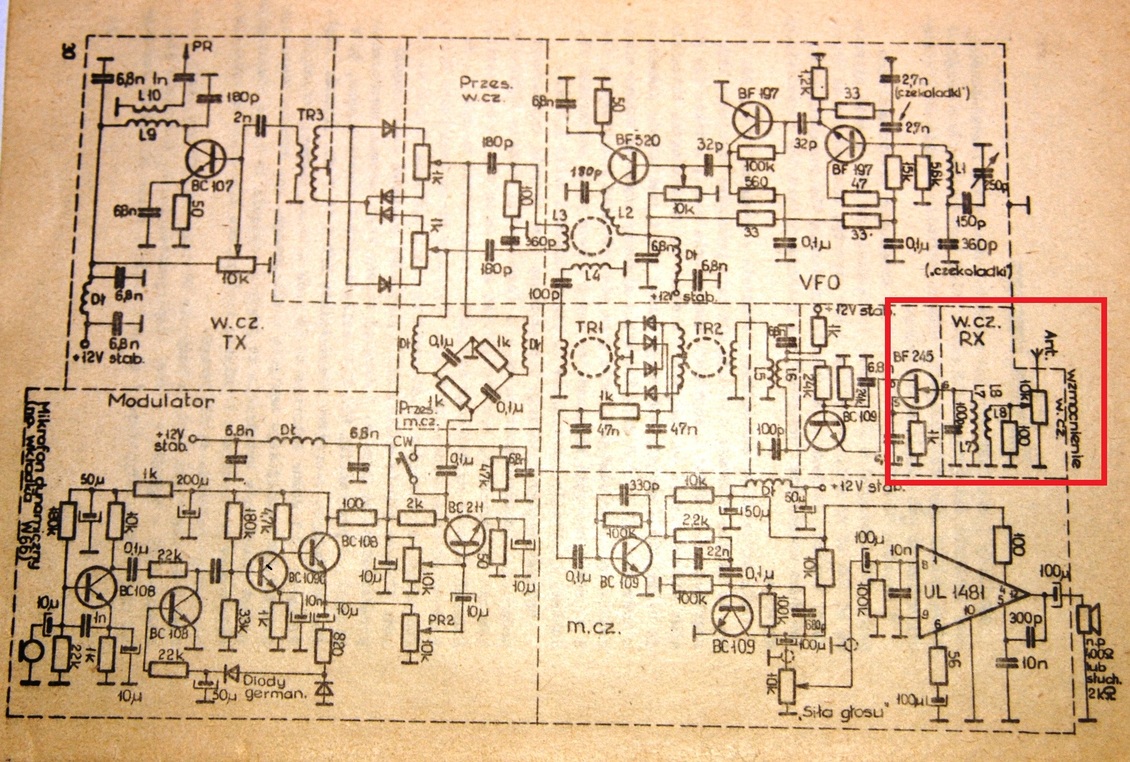

A Takie obwody wejsciowe ?

RE: Konstrukcje amatorskie

I jak pracę ?

---

http://obrazki.elektroda.net/25_1279316101.jpg

RE: Konstrukcje amatorskie

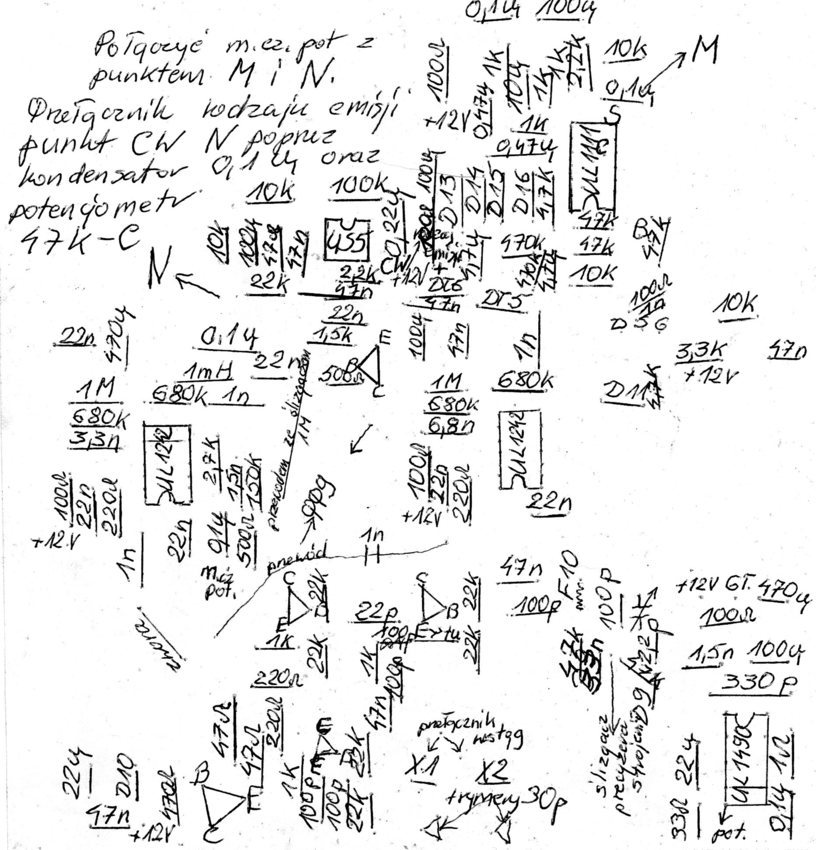

    Dorysowałem resztę odbiornika -nadajnika rozszyfrowywał dziś już nie będę-zrób odbiornik i napisz jak chodzi.Jak będę miał wolne chwile to pomyślę o tym nadajniku.

RE: Konstrukcje amatorskie

Ok a panu działą ?

RE: Konstrukcje amatorskie

A da pan spis elementów ?

RE: Konstrukcje amatorskie

Nie podejmuję się wpisywania w tę płytkę elementów nadajnika-tak już postanowiłem.Na płytce brakuje filtrów pasmowych na 3,5 i 14 MhZ oraz eliminatora-te elementy musisz dobrać we własnym zakresie.Jeśli odbiornik będzie już pracował to proponuję Ci na osobnej płytce zbudować nadajnik wzorując się na rozwiązaniu prostszym stosowanym w Bartku 1.Płytkę nadajnika umieść nad płytką odbiornika.Zastosuj do tego mikrofon stołowy-sterowany nogą oraz odczyt cyfrowy częstotliwości.W części odbiornika przekażnik musi miejscami jedynie zamienić VFO i BFO.W PA musi być przełącznik pasm.Tyle na ten temat.Spis elementów masz na schemacie montażowym.

RE: Konstrukcje amatorskie

Niema bo nie ma Diód.

---

OO Jednak są dzieki

RE: Konstrukcje amatorskie

Kurde mam pytanie mam filtr pp9 ale X1 X2 to piloty mam jeden pilot A drugi to jaką częstotliwość ma mieć kwarc ?

RE: Konstrukcje amatorskie

Kwarc ma jako parametr raczej częstotliwość. Pojemność też, ale to się dodaje do wypadkowej częstotliwości rezonansowej kwarcu.

[IMG]Treść niewidoczna dla osób niezalogowanych na forum.[/IMG] Link do rejestracji


Pamiętaj też, że kwarc ma dwie częstotliwości rezonansowe: szeregową i równoległą.

RE: Konstrukcje amatorskie

Jaką częstotliwość ma ten kwarc-pilot.Symbole diod Ci podam.W ARW diody AAP 152.D9 to dioda pojemnościowa.D10-dioda Zenera na 9 volt.D 11 BAY 55.Pojemnościowa to BB105.
