RE: Konstrukcje amatorskie

A pan ma licencje

---

Ja tylko powiem że zamiast BD354 dam ky221r który będzie sterować 2xKP904A

RE: Konstrukcje amatorskie

Nie mam licencji-tylko słucham czasem tych z licencją.Zacząłem kiedyś słuchać i tak pozostało.

RE: Konstrukcje amatorskie

A to ja polecam Zdać W czerwcu mam zamiar iść na egzamin pochodzę z klubu SP9KDR, można wpisać w google i zobaczyć

RE: Konstrukcje amatorskie

To fajnie -myślę,że Cię kiedyś usłyszę na tym Bartku,ja nie będę zdawał -za stary jestem,to będzie moja ostatnia konstrukcja ,więcej nic nie będę robił.Na stronę Klubu zajrzę innym razem-na razie.

RE: Konstrukcje amatorskie

Ja powoli trawię pcb

RE: Konstrukcje amatorskie

A ja wymalowałem kilka płytek-brak mi tylko ARW,stabilizatora 9 volt i wzm.w.cz.Wytrawię wszystkie razem.

RE: Konstrukcje amatorskie

A mam pytanie poda pan PCB Do ARW , korzystął pan z mojego projektu pcb?

RE: Konstrukcje amatorskie

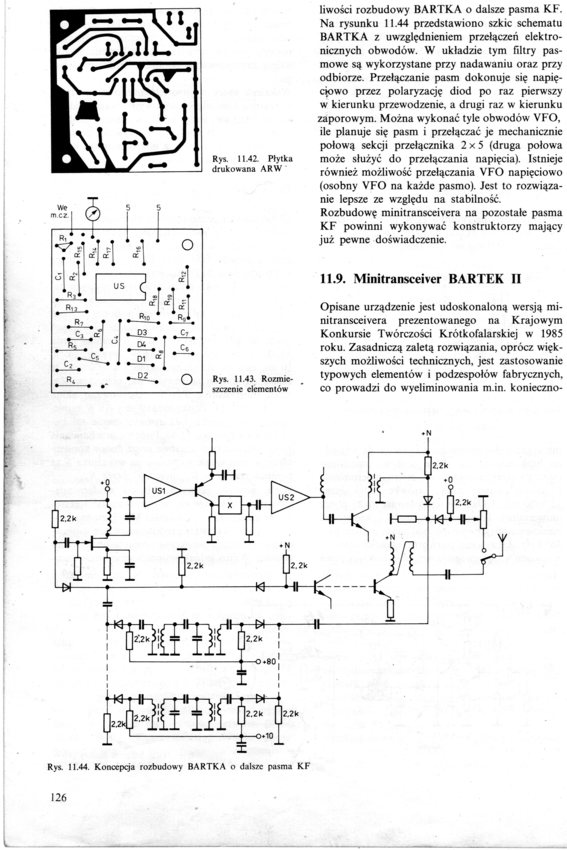

        Nie korzystałem z projektu,trzeba go dobrze sprawdzić,podaje skany ARW i schemat ideowy.Elektrolit R6 winien mieć 4,7 mikro.

RE: Konstrukcje amatorskie

Ale jak pan chce to ja panu pcb zrobie, zapłaci pan tylko za wysyłkę. około 8zł

RE: Konstrukcje amatorskie

Ale czego pcb.

RE: Konstrukcje amatorskie

Radia albo ARW

RE: Konstrukcje amatorskie

Powiedz jakie zmiany przeprowadziłeś w płytce radia.Na płytce Janeczka obwody rezonansowe zbudowane są w oparciu o filtry 7 razy 7 mm.

RE: Konstrukcje amatorskie

Jakie ? raczej mało bo tylko do termotransferu zaraz sprawdzę pcb i będę szukał błędów.

---

Czyli poprawiłem scieżki bo gdzieniegdzie się łączyły dodałęm masy uziemienia bo jak ją pan skanował to się nie zeskanowało.

---

Ja piszę że żadne tylko do termotransferu i jak wrzucić zdjęcie ? tutaj to mojego postu?

RE: Konstrukcje amatorskie

  PCB Deasing By szymon SP9KDR Bartek 2 (3).PDF (Rozmiar: 1,12 MB / Pobrań: 102) Wybrać plik,dodać i wstawić do postu.

RE: Konstrukcje amatorskie

No ok a te ARW to tam pan wprowadzał zmiany z rezystorami to one są dobre ??

RE: Konstrukcje amatorskie

Jeszcze nigdy ARW nie robiłem -jak zrobię tę płytkę to się przekonam,wrzuciłem Twój PDF.
Ten PDF jest rzutem ścieżkami w dół-czy tak.

RE: Konstrukcje amatorskie

Jednak nie ma sensu podsyłąć usuń tamten post tu jest pcb dokończone dokłądnie , okazało się że na poprzednim PDF'ie UL1111 niechiał wejść bo źle prostawiałęm kropki pod niego tutaj wersja poprawiona.

---

Ale uwaga mój ma odbicie lustrzane jak bęziesz robił pcb metodą pisaka i cyrkla to nie możesz mieć odbicia lustrzanego

---

To jak zrobić Panu to pcb do ARW ?

RE: Konstrukcje amatorskie

Wiem -ścieżki są od dołu,czy tak.To należy zrobić tak,rozwikłać co tam jest odbiornikiem-osadzić elementy dla sprawdzenia i dopiero potem wiercić otwory i malować ścieżki w taki sposób by nie było zwarć.Byłoby to trudne i dlatego robię oddzielne płytki ręcznie i chcę wypróbować ARW to z usprawnienia Bartka 1.

RE: Konstrukcje amatorskie

Ale od dołu coś zabardzo nierozumiem wyjaśni pan

RE: Konstrukcje amatorskie

Ja mam wydrukowane ścieżki z książki Janeczka i kiedy patrzę na nie od strony czystej kartki to ścieżki pokrywają się z Twoim PDF-em.
Moim zdaniem trzeba wydrukować kilka takich płytek i usiłować po przeciwnej stronie-czyli od strony czystej kartki wrysowywać elementy według schematu ideowego sprawdzając w taki sposób układ ścieżek,początkowo samego odbiornika,potem nadajnika i kiedy wszystko będzie pasować przystąpić do wykonania płytki.Pozostanie wtedy tylko sprawa montażu i strojenia.Nie śpiesz się z wykonaniem płytki-zbuduj na papierze TRX-a,potem zrób płytkę.Trzeba poprzebijać szpilką lub czymś podobnym miejsca przewlekania elementów i mając te przebicia montować elementy.Na razie nie chcę żadnego pcb-muszę zabrać się za budowę na papierze a potem zobaczę i napiszę.
