Budujemy antenę VHF-UHF

Jako, że radio kupione, ale przez mury niewiele słychać, pora na antenę zewnętrzną.
Chodzi tu o antenę jednocześnie na dwa pasma 2 metry i 70 centymetrów.

Spróbowałem budowy podwójnej anteny typu J. Rysunek montażowy:

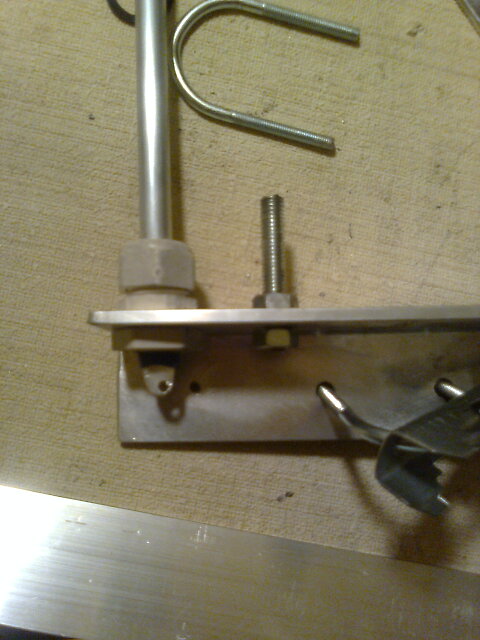

Przygotowanie materiałów. Wykorzystałem kątownik aluminiowy 40x40x3 i rurki aluminiowe 10mm o ściance 1 mm. Do zamocowania promiennika, który musi być odizolowany od podstawy użyłem tzw. dławika od przepustów w skrzynkach elektrycznych.



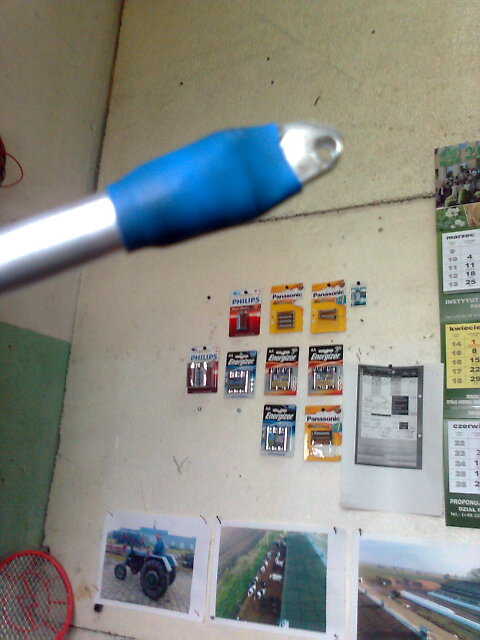

Chcąc uprościć podłączenie przewodu do anteny, gdzie w oryginale jest gniazdo UC1, zastosowałem po prostu oczko do wkręcenia śrubki, do której podłączymy gorący (środek) przewodu koncentrycznego. Masę tego przewodu (oplot) podłączymy też śrubką do kątownika.

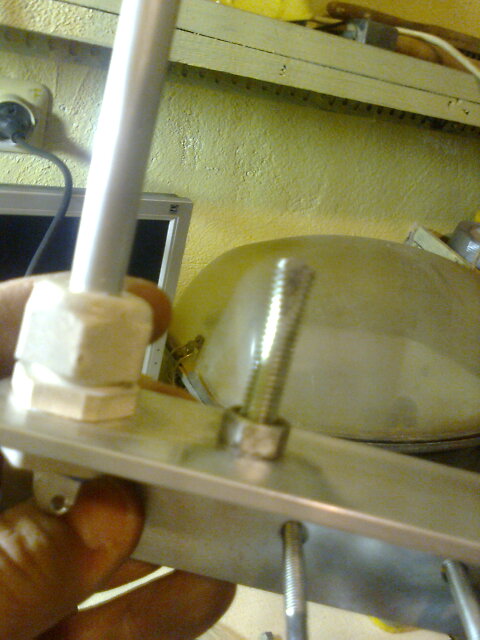

Do zamocowania pozostałych dwóch elementów anteny zastosowałem śruby M8. które musiałem nieco sklepać by rurka ciasno wchodziła na śrubę.



Podobnie z drugim elementem



Podłączyłem kabel satelitarny 75 omów, bo nie mam innego. Jest zamówiony i będzie dostępny w WENIE, a na typowym satelitarnym też dobrze słychać, to czego nie miałem wcześniej na antence wewnętrznej.
Nie mam reflektometru na tą częstotliwość, ale słyszę, że odbiór poprawił się znacznie. Jak pomierzę dokładnie tą antenę, to dam znać jaki ma SWR.

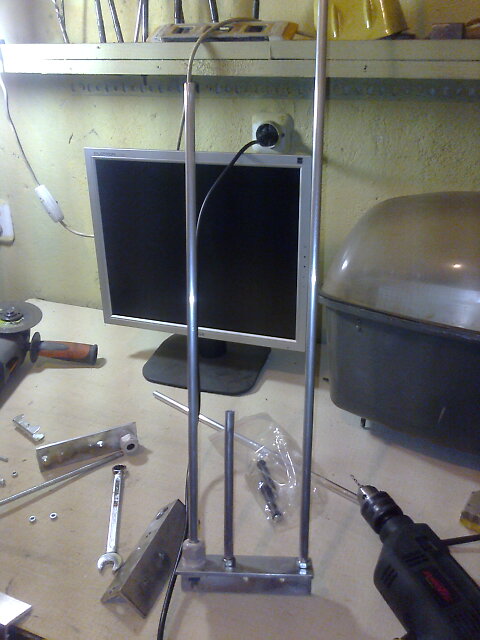

Tak prezentuje się antena zamocowana na zewnątrz


RE: Budujemy antenę VHF-UHF

439,375 z przemiennika warszawskiego na tej antenie słyszysz,nawet gdy nikt nie nadaje co pewien czas cw słychać.

RE: Budujemy antenę VHF-UHF

To jest znak przemiennika nadawany telegrafią.

RE: Budujemy antenę VHF-UHF

Czy słyszysz ten znak ze zbudowanej anteny na częstotliwości podanej.Na 439,325 też telegrafię słyszałem.Mam Yagi 9 elementów w pionie -jest na balkonie w kierunku Wa-wy.

RE: Budujemy antenę VHF-UHF

Słyszę w lekkim szumie.

RE: Budujemy antenę VHF-UHF

Pytam bo moja Yagi jest na 450 mhz dostosowana do modemów internetowych orange i myślę o antenie na 2 metry bo gorzej dwójkę odbiera,moja ma 50 omów i jest dopasowana do wejścia radia.

RE: Budujemy antenę VHF-UHF

Ten podwójny J lokalnie wystarczy. Do dx-ów to tylko kierunkowe yagi.

RE: Budujemy antenę VHF-UHF

Tak,są nawet 40-elementowe Yagi,jeśli na dwóch metrach z przemiennika warszawskiego będzie więcej słychać to zmienię na lepszą -na razie cisza i cisza.Albo obecną na dach wyniosę.

RE: Budujemy antenę VHF-UHF

ty poszukaj sobie anteny do skanera skoro skanera używasz

RE: Budujemy antenę VHF-UHF

Andrzeja odbieram na dipolu opartym o ścianę,ciebie pewnie też odbiorę.Jest to podwójny dipol połączony przewodem 50 omów.Do skanera antenę tylko wtedy jak liczba nadawców wzrośnie wielokrotnie.

RE: Budujemy antenę VHF-UHF

antena do skanera jest inaczej konstruowana, bo ma odbierać kilka pasm. Jeśli ty podpinasz antenę rezonującą na 450Mhz w dodatku kierunkową i słuchasz na 145, albo na 430 Mhz to nie dziwne że niewiele słyszysz a przemiennik 439,325 to jest SR7SC


Taka w zupełności wystarcza http://allegro.pl/antena-do-skanera-lemm...50010.html

RE: Budujemy antenę VHF-UHF

Ciebie też na dipolu słyszę i to głośniej niż Andrzeja.Zrobi się ciepło to pomyślę o antenie.

RE: Budujemy antenę VHF-UHF

Obydwu was odbieram na złożonej antenie teleskopowej.

RE: Budujemy antenę VHF-UHF

a w jakim rejonie miasta mieszkasz ??

RE: Budujemy antenę VHF-UHF

Między Piękną a Gdańską-reszta to tajemnica wojskowa.

RE: Budujemy antenę VHF-UHF

to mnie powinieneś usłyszeć bez anteny bo ja z pięknej nadaje

RE: Budujemy antenę VHF-UHF

Spróbuję kiedyś,dlatego ciebie głośniej słychać bo blisko.

RE: Budujemy antenę VHF-UHF

Dobrą anteną na 2 metry jest Quad-5 elementów,potrzebne są 2 metrowe(około) pręty aluminiowe o średnicy 10 mm,ma 12,5 db.

RE: Budujemy antenę VHF-UHF

W wielu publikacjach podają wymiary dipola na 2 m jako 2 razy 49 cm -jest to błąd ponieważ 300 dzielone przez 0,49 razy 4 wypada poza pasmem amatorskim.Właściwy wymiar dipola na 145mhz to 2 razy 51,7 cm,wymieniłem pręty i odbiór mi się poprawił.Antena do skanera może i dobra ale zysk energetyczny ma mały-ja biorę ten parametr pod uwagę,dipol na 439mhz winien mieć wymiary 2 razy 17 cm.Mam zrobione takie dipole na obydwa pasma rozdzielone dielektrykiem owinięte folią i włożone do rury pcv o średnicy 5 cm-trzeba tylko szczelnie zatkać końce rury i pionowo zamocować do masztu-wystarczy na lata do lokalnego odbioru.Do dalszego odbioru Yagi lub Quad.W książce Słomczyńskiego jest przykład Quada,zwymiarowany.

RE: Budujemy antenę VHF-UHF

A o współczynniku skrócenia słyszał?
