Moje pierwsze radio

#41

RE: Moje pierwsze radio

Jak do podstawówki chodziłem zbudowałem detektor na pierwszy program,dioda dog58,słuchawki i antena.Antena była niedaleko linii radiowęzła,miała ułatwione zadanie.Detektor działał bez zasilania.Muszę kiedyś zrobić coś takiego z obwodem rezonansowym i podłączyć pod dipol,słuchawki mam.
Odpowiedz
#42

RE: Moje pierwsze radio

A tak z ciekawości ,czy ktoś z forum pracuje na KF?
Middle aged.
Odpowiedz
#43

RE: Moje pierwsze radio

Ja w necie znalazłem znaki pięciu krótkofalowców z Żyrardowa,w Skierniewicach jest więcej.
Odpowiedz
#44

RE: Moje pierwsze radio

U nas raczej nie ma takowych jak już to kilku na dwójce słyszałem od nas Wink
Odpowiedz
#45

RE: Moje pierwsze radio

Mało wiesz kiler, mało Smile

Jest kilka osób pracujących na KF Smile
Odpowiedz
#46

RE: Moje pierwsze radio

A SP7AZP,słychać go jeszcze na pasmie?
Middle aged.
Odpowiedz
#47

RE: Moje pierwsze radio

Słyszałem go w tym roku.
Odpowiedz
#48

RE: Moje pierwsze radio

[Moje radio fabryczne.Jest to vr-500.
A to Siemens 651rk-do 26,1 mhz.
Bartek wymaga dopracowania i zamknięcia w obudowę.


Załączniki Obrazki
108375_083050.jpg    108403_122118.jpg
Odpowiedz
#49

RE: Moje pierwsze radio

Od takiego radia należy zacząć konstruowanie odbiorników radiowych.To wspomniany wcześniej odbiornik detektorowy.


Załączniki Obrazki
Odpowiedz
#50

RE: Moje pierwsze radio

Znalazłem coś lepszego na 225 khz.Poprzedni układ zadziała najlepiej ze słuchawkami 2 razy 2 komy,dioda winna być odwrotnie wlutowana.


Załączniki
.pdf   04_02c.pdf (Rozmiar: 196,56 KB / Pobrań: 219)
Odpowiedz
#51

RE: Moje pierwsze radio

W przypadku schematu,. który narysowałeś, kierunek diody nie będzie miał znaczenia dla emisji AM.
Odpowiedz
#52

RE: Moje pierwsze radio

Być może tak jest,mam już nawiniętą cewkę na pręt ferrytowy-sprawdzę praktycznie,ja porównałem schemat z pdf-em,na pdf-ie podwajacz diodowy napięcia ma diody odwrotnie-napiszę po sprawdzeniu a następnie zbuduję odbiornik z pdf-u-kiedyś miałem coś takiego zbudowanego na podstawie schematu z Młodego technika.
Odpowiedz
#53

RE: Moje pierwsze radio

Chodziło mi o radio detektorowe. Mam w głowie schemat radia na 1 tranzystorze, który pełni funkcję wzmacniacza w.cz. i m.cz. jednocześnie. Robiłem kiedyś takie radyjka w pudełkach wielkości pudełka od zapałek.
Odpowiedz
#54

RE: Moje pierwsze radio

Miałem niegdyś książkę na temat wielokrotnego wykorzystania tranzystorów ale niewiele z niej pamiętam-były tam układy refleksowe,reakcyjne długofalowe,średniofalowe,krótkofalowe-narysuj ten schemat,może się przyda z uwagi na prostotę.
Odpowiedz
#55

RE: Moje pierwsze radio

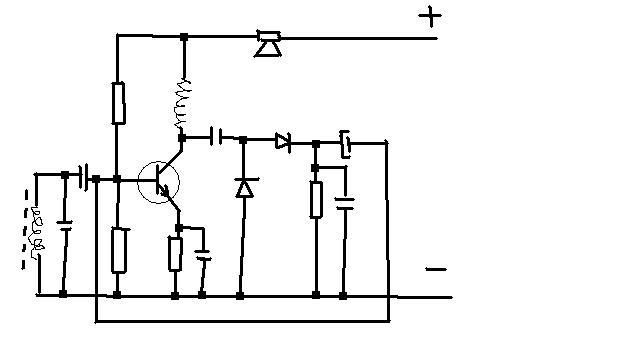

Coś takiego. Obwód rezonansowy na ferrycie wchodzi na bazę tranzystora, gdzie jest wzmacniane w.cz., potem leci to na podwajacz napięcia i jako m.cz. wraca znów na bazę tranzystora i dalej przez dławik na słuchawkę. Zasilanie włącza się wpinając słuchawkę w obwód zasilania. Radio typu 1V1
Odpowiedz
#56

RE: Moje pierwsze radio

Jest jak myślałem dodatkowo detektor-układ rzeczywiście zmieściłby się w pudełku od zapałek,ja w najbliższym czasie wypróbuję układ z pdf,jeśli będzie dobrze działał opiszę go wraz ze zdjęciem,wydaje mi się,że widziałem kiedyś superheterodynę na jednym tranzystorze-książka chyba miała tytuł Tranzystorowe układy odbiorników albo coś takiego.
Odpowiedz
#57

RE: Moje pierwsze radio

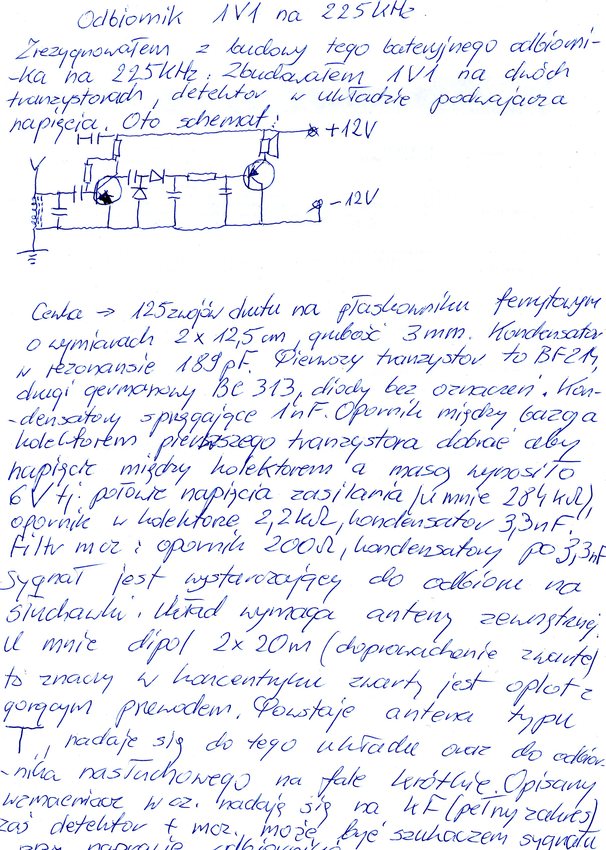

Oto wykonany odbiornik na 225 khz.Zamierzam eksperymentować z tym układem z uwagi na możliwość stosowania różnych tranzystorów oraz elementów r,c,taki układ może pracować też na głośnik po dodaniu jednego,dwóch tranzystorów w mcz.Warto z tego układy spróbować wyciągnąć jak najlepsze parametry,obwód rezonansowy też można zmienić.


Załączniki Obrazki
Odpowiedz
#58

RE: Moje pierwsze radio

bc313 to tranzystor krzemowy pnp nie germanowy.
Odpowiedz
#59

RE: Moje pierwsze radio

A ja pierwsze radio, zrobiłem sobie z kartofla! Pięćdziesiąt łat temu!IdeaBig Grin
WinkDOKUĎ NEJDE O ŽIVOT, TAK JDE O HOVNO!Undecided
Odpowiedz
#60

RE: Moje pierwsze radio

Najwcześniej zainteresowany byłem wiszącym na ścianie kołchożnikiem,tak nazywany był głośnik radiowęzła,dziwiło mnie to ,że w tak małej skrzynce mieszczą się ludzie ,którzy mówią,tańczą ,śpiewają itd.To było pierwsze radio widziane w moim życiu,często myślę o tym i cieszę się ,że zbyt daleko mnie nie poniosło.Niektórzy a znam to z nasłuchów nie potrafią życ bez trx-a,anten,ludzi spod znaku,jeśli gdzieś jadą to liczą widziane po drodze anteny,szukają często na siłę swoich następców,traktują to jako super hobby,często po latach nawet wracają do katarynki i gawędzą ile się da.
Odpowiedz


[-]
